配電柜（箱）分動力配電柜（箱）和照明配電柜（箱）、計量柜（箱），是配電系統(tǒng)的末級設備。配電柜是電動機控制中心的統(tǒng)稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監(jiān)視和控制。

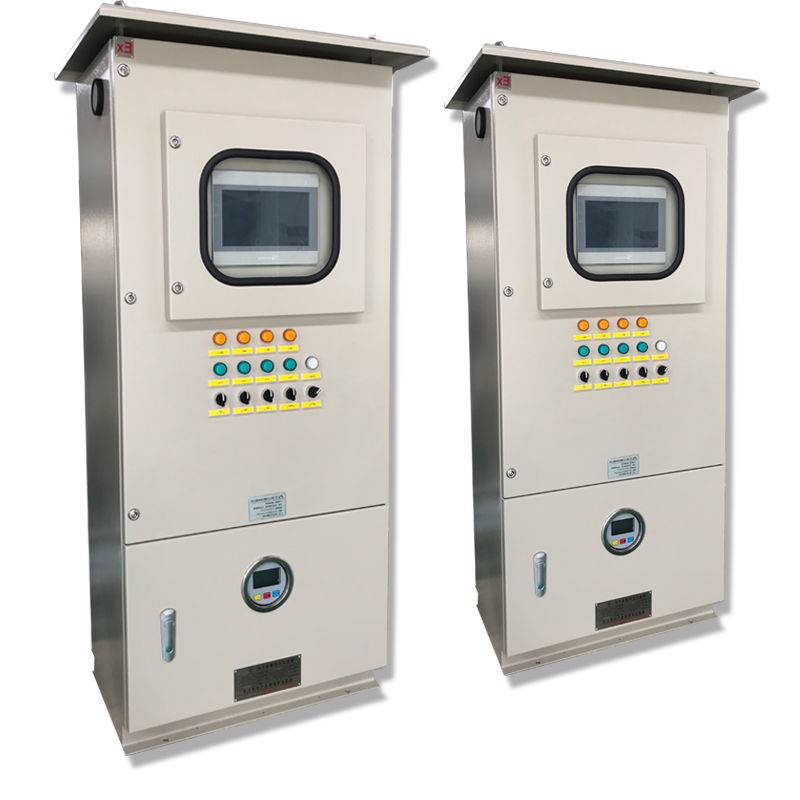

配電柜安裝的要求PLC控制柜

1.低壓配電箱的安裝高度，除施工圖中有特殊要求外，暗裝時底口距地面為1. 4m; 明裝時為1. 2m， 但明裝電能表時應為1.8m。

2.在240mm厚的墻內暗裝配電箱時，其后壁用10mm厚石棉板及直徑為2mm的鉛絲、孔洞為10mm的鉛絲網釘牢，再用1: 2的水泥砂漿抹好以防開裂。

3.昆山動力配電箱外壁與墻有接觸的部分均需涂防腐油，箱內壁及板面均涂灰色油漆兩道。鐵制配電箱應先涂樟丹油，再涂油漆。

4.為了防止木制配電板因電火花燒傷，根據電流值和使用情況的不同，按下列情況確定加包鐵皮。

①平時操作不頻繁的一般照明配電盤，其額定電流在60A以下的可不包鐵皮，但操作較頻繁的照明配電盤應包鐵皮。

②電力配電盤的額定電流在30A及以上者要加包鐵皮，額定電流在30A以下及盤上裝有封閉式負荷開關時可不包鐵皮。

③凡安裝在重要負荷及易燃場所的配電盤，不論其電流大小均應采用鐵盤或木盤包鐵皮。
